您的位置： 首頁 > 產品頻道 > 廢氣處理設備 > 不銹鋼洗滌塔

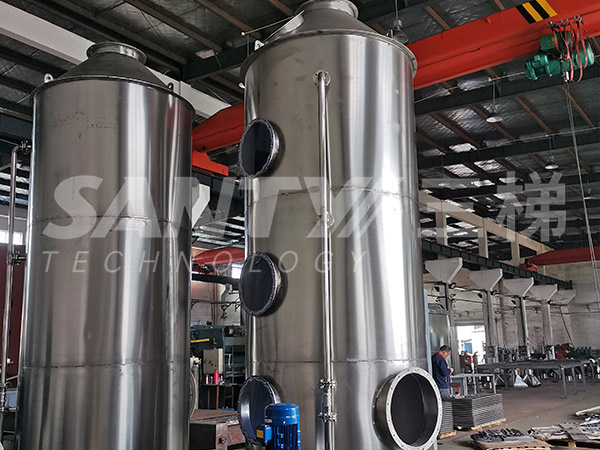

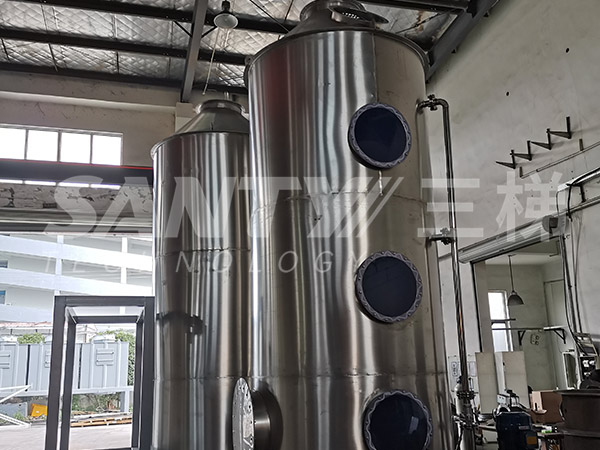

不銹鋼洗滌塔

不銹鋼洗滌塔分單塔體和雙塔體，具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、檢修孔等組成。主要用于各種有害氣體如H2S SOX NOX HCI NH3 CI2等氣體處理。

在線咨詢

全國熱線

400-877-5531

設備簡介

不銹鋼洗滌塔

設備功能

不銹鋼洗滌塔是填料塔，塔內填料作為氣液接觸的基本構件。需要處理的廢氣由塔底氣體入口進入塔體，自下而上穿過填料層，最后從塔頂氣體出口排出。水分別從塔頂和中部通過液體分布器，均勻地噴淋到填料層中沿著填料層表面向下流動，直至塔底再由泵輸送至塔頂和中部循環使用。

設備原理

由于上升的氣流和下降的水在填料層中不斷接觸，所以上升氣流中顆粒及溶于水的組分的濃度越來越低，塔體的最上部是除霧段，氣體中所夾帶的吸收液霧在這里被清除下來，經過初步處理后的氣體從吸收塔上端排氣管進入下一級處理設備。經過洗滌塔處理過的廢氣，能有效吸收氣體中的顆粒。

設備作用

不銹鋼洗滌塔的主體材質為不銹鋼材質（通常為SUS304），適用范圍廣，主要應用于高溫、含酸堿性氣體的處理。處理高溫廢氣時，設備內部采用陶瓷材質的填料。在處理含酸/堿性氣體時，配置pH檢測儀與酸/堿滴加系統，確保排出的氣體保持中性，避免對后續處理廢氣的設備和管線產生腐蝕。

工藝流程

結構組成

本設備分單塔體和雙塔體。設備具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、檢修孔等組成。

貯液箱
塔體
進風段
噴淋層

填料層
旋流除霧層
出風錐帽
檢修孔

產品特點

01結構新穎：改變常規的氣液
兩相錯流鼓泡的接觸方式；
02處理風量大：比篩孔塔盤
閥式踏盤處理量大50%；
03壓力降小
比常規吸收塔小16%；

04無凈化效率高：常規吸收塔效率在70%左右
而新型垂直篩孔塔吸收效率大于85%以上；
05靈活性大，
根據不同的廢氣源增加或減少噴淋塔層。

應用領域

application產品應用

各種有害氣體如H2S SOX NOX HCI NH3 CI2等氣體處理；
垃圾中轉站或場、污水處理場之除臭裝置；
半導體光電業之制程排氣處理；
垃圾填埋場之滲出水貯留池廢氣處理。

設備選型表

型號	風量（m3/h）	直徑	高	進口	厚度	水泵
3T-XDT-003	3000	750	4200	300	3mm	3HP
3T-XDT-005	5000	950	4800	400	3mm	3HP
3T-XDT-010	10000	1300	5200	550	4mm	5HP
3T-XDT-015	15000	1600	5400	600	4mm	5HP
3T-XDT-020	20000	1900	5600	700	4mm	7.5HP
3T-XDT-025	25000	2100	5800	800	4mm	7.5HP
3T-XDT-030	30000	2300	5900	900	4mm	7.5HP
3T-XDT-035	35000	2500	6000	950	5mm	10HP
3T-XDT-040	40000	2600	6100	1000	5mm	10HP
3T-XDT-045	45000	2800	6200	1100	5mm	10HP
3T-XDT-050	50000	3000	6400	1300	5mm	15HP
3T-XDT-060	60000	3200	6500	1500	5mm	15HP
3T-XDT-070	70000	3500	6700	1800	5mm	15HP
